從機器人技術到重型工業機械，光柵是運動控制中的關鍵組件。選擇用于編碼器的正確軸承是提高性能和使用壽命的重要設計考慮因素。此決策要求工程師考慮許多變量，包括負載、沖擊、振動、精度要求和環境條件。

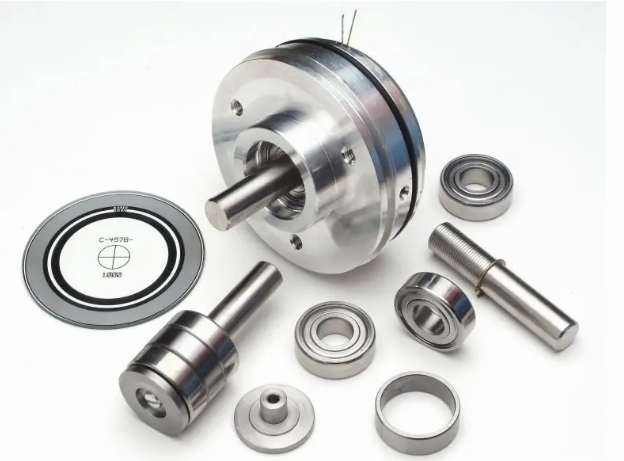

編碼器的堅實基礎始于軸/軸承或編碼器主軸，旋轉輪轂和圓盤（或碼輪）位于該組件上。正確的軸承選擇是合理設計的必要條件。高水平的機械和電氣穩定性是光柵精度的必要條件。
如果沒有這種穩定性，光盤模式將發生歪斜，并且生成的信號將不準確。為了避免由擺動和偏心等事件引起的編碼器過渡誤差，軸承需要保持圓盤的精確旋轉。在精度方面，雖然設計決策至關重要，但應該注意的是，減少光柵制造過程中的可變性也起著關鍵作用。
編碼器規格可分為電氣、機械和環境，盡管主要是機械部件，但所選的軸承對所有三個領域的性能都有影響。
電氣規格包括每圈軸的循環次數、分辨率、電壓/輸出、輸出格式、配對連接器類型等。
機械規格包括跳動、啟動扭矩、運行扭矩、最大轉速、壽命與速度/負載和軸尺寸。外殼、軸和有時還指定了圓盤的材料。
環境規格包括溫度、沖擊、振動和濕度。還指定了外殼等級 NEMA（美國電氣制造商協會）。工業應用存在各種類型的環境危害 - 濕氣、污垢、冷、熱、腐蝕性甚至爆炸性。在醫療或食品加工應用中，設備會受到沖洗條件的影響，通常使用刺激性化學品。外太空設備面臨極端溫度和真空。
